Новая серия цифровых осциллографов и осциллографов смешанных сигналов Rigol DS/MSO7000

14.06.2018

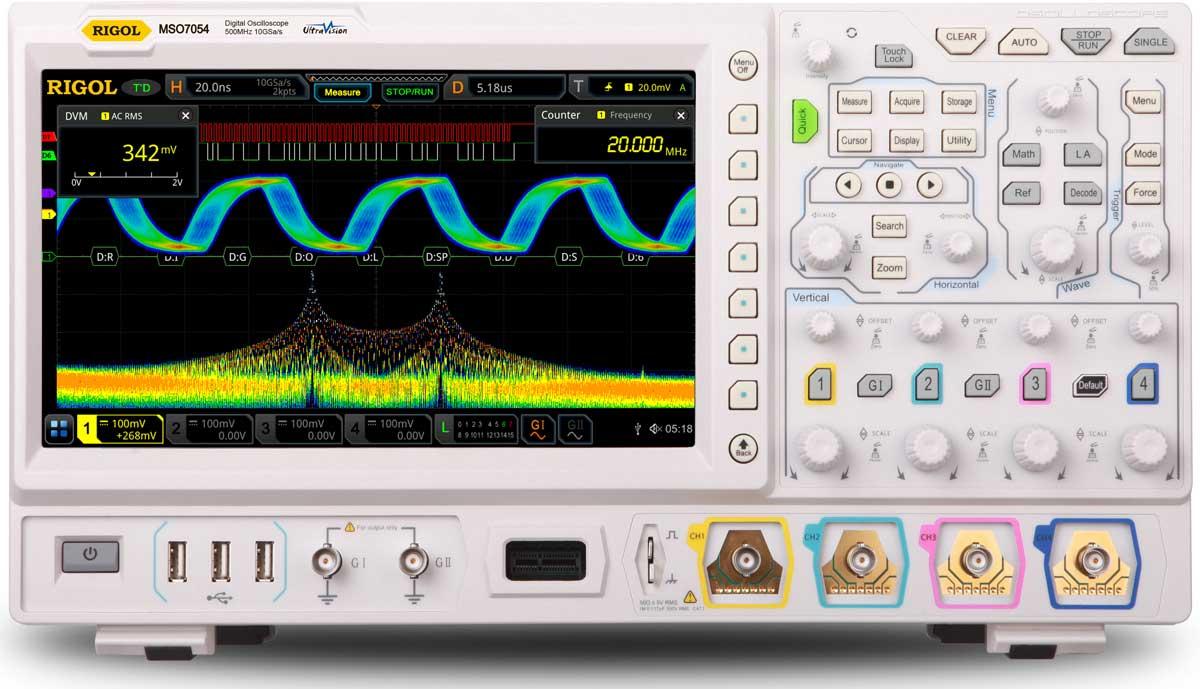

Компания Rigol Technologies, Inc выпустила новую серию цифровых осциллографов DS/MSO7000.



Впервые в данной серии приборов применен , разработанный компанией Rigol новый процессор "Phoenix", который обеспечивает высокоскоростной захват данных с частотой дискретизации до 10 Гвыб/сек и позволяет реализовать непревзойденное качество обработки сигнала всеми функциональными модулями осциллографа.
Кроме нового процессора, другой инновацией в приборе стала новейшая технология Ultravision 2, которая стала развитием, принесшей мировой успех осциллографам Rigol (т DS1000Z до DS6000 серий), технологии Ultravision первого поколения. Ultravision 2 впитала в себя все новые достижения, разработанные инженерами компании Rigol в области осциллографии.

Инновационная платформа Ultravision 2 позволила:
  • еще больше увеличить скорость захвата осциллограмм до 650000 осц/сек;
  • глубина записи в стандартной комплектации увеличилась до 100 М точек, однако она может быть расширена до 500 М точек, приобретением дополнительных опций;.

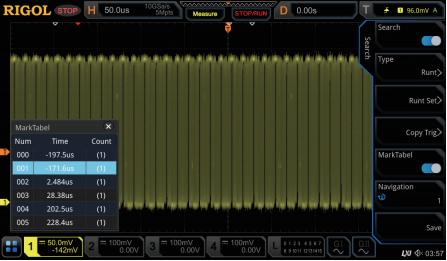

  • количество кадров при анализе записанных данных увеличить до 450000; при этом сам поиск и навигация по всей глубине памяти стали гораздо более быстрыми и удобными;

  • улучшить отображение сигнала, применив цветовую градацию;

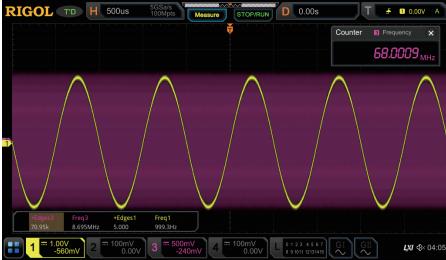

  • до 41 типа увеличилось количество автоматических измерений, которые можно проводить по всей глубине записи с возможностью сохранения статистических данных;

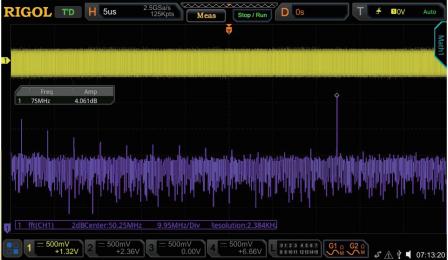

  • значительно улучшились возможности при анализе спектров на основе БПФ- теперь количество точек для анализа спектров возросло до 1 миллиона;

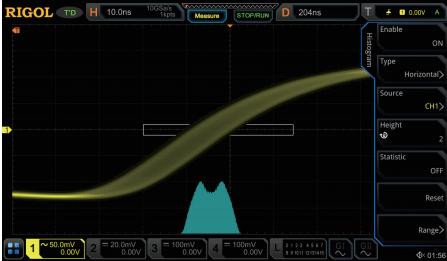

  • появилась возможность построения и измерения параметров горизонтальных и вертикальных гистограмм, что позволяет проводить анализ джиттера и шумов соответственно;

  • и это еще далеко не все новации серии DS/MSO7000….

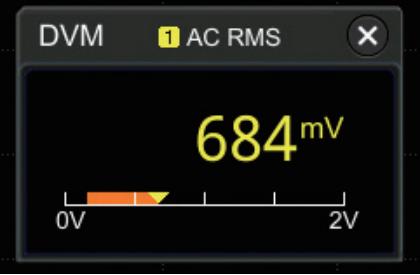

В качестве стандартной функции в новых осциллографах Rigol серии DS/MSO7000 появился 3-х разрядный цифровой вольтметр с функциями измерений напряжений постоянного и переменного тока и среднеквадратичных значений.

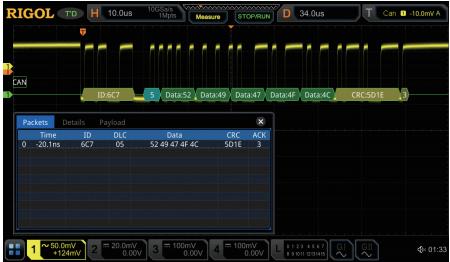

Существенно расширились возможности по декодированию протоколов сигналов последовательных шин. К опция анализа сигналов шин RS-232/UART, I²C, SPI, CAN, LIN добавилась возможность декодирования протоколов I²S, FlexRay и MIL- STD-1553.



Таким образом, осциллографы серии DS/MSO7000 могут совмещать в одном корпусе функции шести приборов, т.е., фактически, соответствовать концепции "6 в 1":
  • Цифровой осциллограф
  • Осциллограф смешанных сигналов (модели с индексом MSO)
  • Генератор сигналов специальной формы (только для моделей с индексом MSO)
  • Анализатор протоколов
  • Шестиразрядный частотомер/счетчик
  • Цифровой вольтметр Еще больше расширить функциональность позволит приобретений опций для анализа источников питания и программное обеспечение для дистанционного управления , в т.ч. через WEB интерфейс.
В последнее время тенденцией в осциллографии стало применение в этих приборов сенсорных дисплеев с возможностью управления жестами. У Rigol, до настоящего момента, не было таких осциллографов. Серия DS/MSO7000 стала первой серией цифровых осциллографов Rigol в которой, наряду с обычным способом управления, можно проводить настройки и анализ при помощи сенсорного 10,1 - дюймового мультитач дисплея с разрешением 1024х600 точек.



Всего в новой серии DS/MSO7000 восемь моделей с полосой пропускания от 100 МГц до 500 МГц. Четыре модели (с индексом DS) - это четырехканальные цифровые осциллографы и четыре (с индексами MSO) осциллографы смешанных сигналов с 16-тью цифровыми каналами.
Краткая сводная таблица приведена ниже

Параметры DS7014
MSO7014 DS7024 MSO7024 DS7034 MSO7034 DS7054 MSO7054
Количество каналов 4 аналоговых + 16 цифровых (для моделей MSO) + внешний запуск
Аналоговая полоса пропускания 100 МГц 200 МГц 350 МГц 500 МГц
Частота дискретизации Аналоговые каналы:
10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала)
Цифровые каналы:
1,25 Гвыб/сек на канал
Глубина записи Аналоговые каналы:
100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно
250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL
500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL
Цифровые каналы:
62,5 М точек
Горизонтальная развертка 5 нс/дел ~ 1000 с/дел 2 нс/дел ~ 1000 с/дел 1 нс/дел ~ 1000 с/дел 500 пс/дел ~ 1000 с/дел
Вертикальное разрешение 8 бит
Коэффициент отклонения 1 мВ/дел ~ 10 В/дел (1 МОм); 1 мВ/дел ~ 1 В/дел (50 Ом)
Запуск Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту
Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Генератор сигналов Нет Да Нет Да Нет Да Нет Да
Интерфейсы USB-host, USB-device, LAN, GPIB (опц.), HDMI
Дисплей диагональ 10,1" , емкостной сенсорный мультитач, 1024х600


Приобрести новые осциллографы Rigol DS/MSO7000 можно у ООО "Ирит" - официального дистрибьютора компании Rigol Technologies, Inc
