Новые цифровые осциллографы Rigol DHO900 с разрешением АЦП 12 бит

26.09.2023

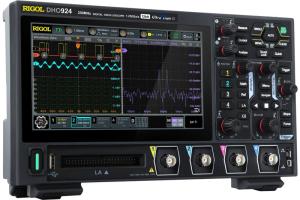

В модельном раду измерительного оборудования, выпускаемых под торговой маркой Rigol, появилась новая серия осциллографов высокого разрешения DHO900. Аналогично всем приборам серий DHO новые модели имеют аппаратное разрешение АЦП 12 бит, низкий уровень собственных шумов, широкий диапазон вертикальных разверток и высокую чувствительность от 200 мкВ. Серия DHO900 представлена четырьмя четырехканальными моделями с полосами пропускания 125 МГц (DHO914 и DHO914S) и 250 МГц (DHO924 и DHO924S). В одном корпусе все модели совмещают цифровой осциллограф, логический анализатор и анализатор протоколов, а модели DHO914S и DHO924S дополнительно еще генератор сигналов и измеритель АЧХ.

Основные возможности серии DHO900

  • Совмещение в одном корпусе цифрового осциллографа, логического анализатора, анализатора протоколов
  • Генератор сигналов и измеритель АЧХ для DHO914S и DHO924S
  • Полоса пропускания осциллографа 125 и 250 МГц
  • Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
  • Ультранизкий уровень шумов
  • Частота дискретизации до 1,25 Гвыб/сек
  • Максимальная глубина записи до 50 миллионов точек
  • Скорость захвата до 1000000 осц/сек в режиме UltraAcquire
  • Диапазон вертикальных разверток от 200 мкВ/дел до 10 В/дел
  • Расширенная система синхронизация , включающая 17 типов запуска стандартно
  • Анализ сигналов последовательных шин RS-232/UART, I²C, SPI, CAN, LIN в штатной поставке
  • Дружественный экранный интерфейс
  • Cенсорный экран высокой четкости размером 7" и разрешением 1024х600 точек
  • Интерфейсы USB Device, USB Host, LAN, HDMI

Технические характеристики

Параметр / модель DHO914
DHO914S
DHO924
DHO924S
Полоса пропускания 125 MГц 250 МГц
Количество каналов 4 аналоговых + 16 цифровых (с пробником PLA2216)
Макс. скорость захвата осциллограмм
30000 осц./сек (векторный режим)
1000000 осц./сек (режим UltraAcquire)
Время нарастания ≤2,8 нс ≤1.4 нс
Макс. дискретизация (реальное время) 1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала)
Глубина записи 50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала)
Входной импеданс 1 MОм ±1% || 15 пФ ±3 пФ
Вертикальное разрешение 12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм) 200 мкВ/дел ~ 10 В/дел
Регистратор до 500000 кадров
Типы запуска
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Анализ протоколов Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Цифровой вольтметр штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер 6 разрядов
Генератор сигналов нет 1 канал,
2 мГц ~ 25 МГц
нет
1 канал,
2 мГц ~ 25 МГц
Анализатор АЧХ нет диаграммы Боде,
10 Гц...24.99 МГц
≤нет
диаграммы Боде,
10 Гц...24.99 МГц
Дисплей 7" , емкостной сенсорный мультитач , 1024 х 600 точек
Операционная система Android

Уже скоро можно будет заказать новейшие цифровые осциллографы Rigol серии DHO900 у официального дистрибьютора компании Rigol Technologies - ООО "Ирит".
