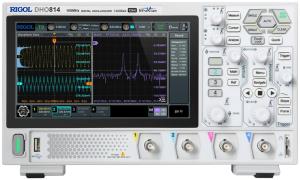

Цифровые осциллографы экономного класса с разрешением 12 бит Rigol DHO800

Цифровые осциллографы экономного класса с разрешением 12 бит Rigol DHO800

20.09.2023

Компания Rigol Technologies Co, LTD - ведущий производитель измерительного оборудования, выпустила новую серию цифровых осциллографов высокого разрешения DHO800. Отличительной чертой всех серий DHO является высокоскоростной АЦП с разрешением 12 бит. Серия DHO800 включает, как двух, так и четырехканальные модели с полосами пропускания 70 и 100 МГц.
Новые осциллографы отличает низкий уровень шумов, высокая чувствительность, широкий диапазон разверток и компактные размеры при невысокой цене.

Основные возможности серии DHO800

  • Технология UltraVision III
  • Полоса пропускания 70 или 100 МГц
  • Два или четыре канала
  • Вход внешнего запуска на передней панели для двухкнальных моделей
  • Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
  • Малый уровень собственных шумов
  • Широкий диапазон вертикальных разверток для наблюдения малых и больших сигналов от 500 мкВ/дел до 10 В/дел
  • Максимальная глубина записи до 25 миллионов точек
  • Скорость захвата до 1000000 осц/сек в режиме UltraAcquire
  • Ана
  • Функция поиска и навигации по форме сигнала
  • 7-дюймовый (1024x600) емкостный мультисенсорный экран
  • Интерфейсы USB Device & Host, LAN и HDMI (стандартные) для всех моделей этой серии
  • Компактные размеры

Технические характеристики

Параметры/Модель DHO802 DHO804 DHO812 DHO814
Полоса пропускания
70 MГц 100 МГц
Количество каналов
2 аналоговых + внешний запуск
4 аналоговых 2 аналоговых + внешний запуск
4 аналоговых
Макс. скорость захвата осциллограмм
30000 осц./сек (векторный режим)
1000000 осц./сек (режим UltraAcquire)
Время нарастания, тип ≤5 нс
≤3.5 нс
Макс. дискретизация (реальное время) 1,25 Гвыб/сек (625 Мвыб/сек - два канала; 312,5 Гвыб/сек - четыре канала)
Глубина записи 25 М точек (10 М точек - два канала; 1М точек - четыре канала)
Входной импеданс 1 MОм ±1% || 15 пФ
Вертикальное разрешение 12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм) 500 мкВ/дел ~ 10 В/дел
Регистратор до 500000 кадров
Типы запуска
запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI
Анализ протоколов штатно; Parallel, RS-232/UART, I²C, SPI
Цифровой вольтметр штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер штатно; 6 разрядов
Интерфейсы USB Device,USB Host, LAN, HDMI
Дисплей 7" , емкостной сенсорный мультитач , 1024x600 точек
Операционная система Android

Уже скоро можно будет приобрести новейшие цифровые осциллографы Rigol серии DHO800 у официального дистрибьютора компании Rigol Technologies - ООО "Ирит".
